ATS ( Automatic Transfer Switch)

04-10-2557 16:30:02น.

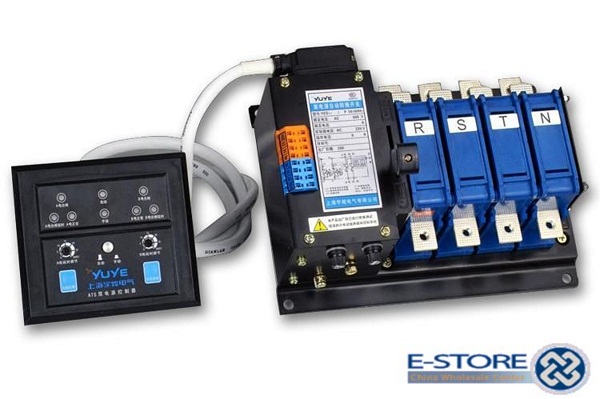

ATS คืออะไร

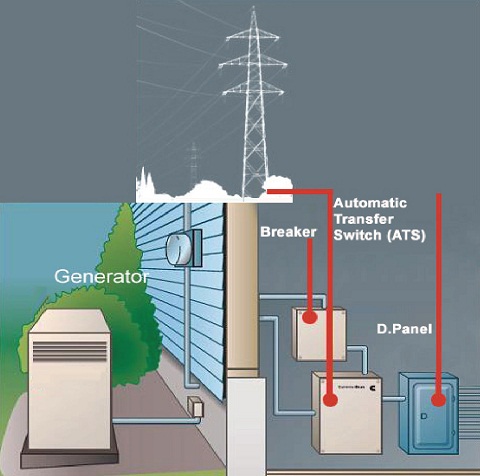

ATS ย่อมาจาก Automatic Transfer Switch มีหน้าที่สั่งให้เครื่องกำเนิดไฟฟ้าทำงานอัตโนมัติในช่วงที่ไฟหลวงดับหรือไฟตก
โดย ATS จะเช็คว่าไฟหลวงดับ หรือไฟตก ก็จะส่งสัญญาณ ไปเครื่องกำเนิดไฟฟ้า (generator) ให้สตาร์ท เมื่อเครื่องกำเนิดไฟฟ้าสตาร์ท
จนความถี่, โวล์ต ฯ ได้ค่าปกติแล้ว ก็จะสั่ง Transfer เอาไฟจากเครื่องกำเนิดไฟฟ้า (generator) เข้าไปยังระบบทันที
ซึ่งการทำงานดังกล่าวสามารถตั้งค่า (เซ็ท) เวลาได้ ซึ่งจะอยู่ประมาณ 8-15 วินาที ดังนั้นหลังจากที่ไฟดับท่านลองนับ 1-15 ดู รับรองว่าไม่เกิน ไฟต้องติดอย่างแน่นอน ถ้าไม่ติดแสดงว่ามีปัญหาแล้วหล่ะครับ



โดยทั่วไป ATS มีสองชนิด คือ

1. ชนิดเซอร์กิตเบรคเกอร์ ซึ่งก็จะมีขนาดแอมป์ตามขนาดของเบรคเกอร์ และ

2. ชนิดคอนแทคเตอร์



นอกจากนี้ ATS ยังแบ่งได้อีกเช่น

1. Open Transition (ในระหว่างที่ Transfer จะมีไฟกระพริบ)
2. Closed Transition (ในระหว่างที่ Transfer จะใช้เวลาน้อยมาก จนไฟแทบจะไม่กระพริบเลย)

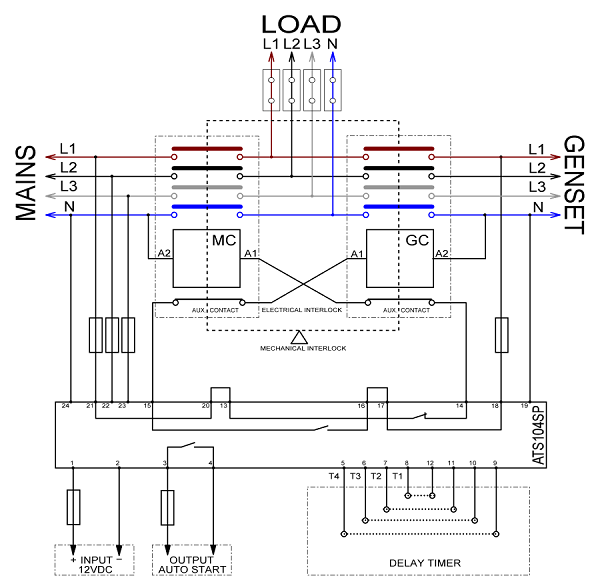

วงจรภาพ Schematic Diagram เบื้องต้น

เป็นแผนภาพวงจรไฟฟ้าเบื้องต้น ของเมนไฟฟ้าที่มาจากการไฟฟ้าและที่มาจากเครื่องกำเนิดไฟฟ้า โดยจะมีการส่งผ่านกันอาศัยตัว

Magnetic Contractor  เป็นตัวตัดต่อไฟฟ้าที่จะจ่ายให้กับโรงงาน และมีตัว ATS เป็นตัวควบคุมสั่งงานให้ฝั่ง Main ออกแล้วให้ทำการ

หน่วงเวลาการทำงานด้าน Generator ให้ทำงานหลังจากที่มีการสั่ง Start เครื่องยนตสมบรูณ์แล้ว
